Ensretterdioden i koblingsstrømforsyningen skal have egenskaberne for fremadspændingsreduktion og hurtig genopretning og også have tilstrækkelig udgangseffekt. Følgende tre typer ensretterdioder kan bruges: ensretterdiode til hurtig genopretning; Ensretterdiode med ultrahurtig genopretning; Schottky ensretter diode. Ensretterdioderne til hurtig genopretning og ultrahurtig genopretning har moderat og højt fremadrettet spændingsfald, der spænder fra 0,8 til 1,2V. Disse to ensretterdioder har også høje afskæringsspændingsparametre. Derfor er de særligt velegnede til brug i laveffekt hjælpestrømforsyningskredsløb med en udgangsspænding på omkring 12V.
Da driftsfrekvensen for moderne omskifterstrømforsyning er over 20 kHz, reduceres den omvendte genopretningstid for ensretterdioden for hurtig genopretning og ensretterdioden for ultrahurtig genopretning til nanosekundniveau sammenlignet med den generelle ensretterdiode, så effektiviteten af strømforsyningen er stærkt forbedret. Erfaringen viser, at når du vælger ensretterdioden til hurtig genopretning, skal dens omvendte genopretningstid være mindst 1/3 af stigningstiden for skiftetransistoren. Disse to ensretterdioder reducerer også koblingsspændingsspidsen, som direkte påvirker krusningen af udgangs-DC-spændingen. Hertil kommer, at selvom støjen fra nogle ensretterdioder kaldet blød genopretningstype er lille, er deres omvendte genopretningstid lang, og den omvendte strøm er også stor, hvilket øger omskiftningstabet og ikke kan opfylde arbejdskravene til skiftestrømforsyningen.
Hvorvidt ensretterdioden til hurtig genopretning og ensretterdioden for ultrahurtig genopretning har brug for en køleplade, når de bruges som ensretterenheder i koblingsstrømforsyningen, afhænger af kredsløbets maksimale effekt. Generelt er den tilladte overgangstemperatur for disse dioder under fremstilling 175 grader, og producenten har tekniske specifikationer for denne indikator for at give designeren den maksimale udgangsarbejdsstrøm, spænding og skaltemperatur. Selv under påvirkning af stor fremadgående strøm er fremadgående spændingsfald for Schottky ensretterdiode meget lavt, kun omkring 0.4V. Med stigningen i overgangstemperaturen er fremadspændingsfaldet desuden lavere. Derfor er Schottky ensretterdiode særligt velegnet til lavspændingsudgangskredsløb på omkring 5V. Den omvendte gendannelsestid for Schottky-ensretterdiode er ubetydelig, fordi denne enhed er en halvlederenhed med de fleste bærere. Under omskiftningsprocessen for enheden er der ikke noget problem med at rydde den lagrede ladning fra nogle få operatører.

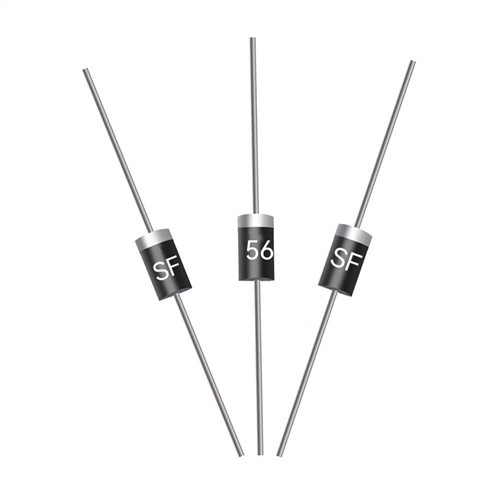

Schottky ensretterdioder har to store ulemper: For det første er modstandsevnen for omvendt afskæringsspænding lav, og produktet er omkring 100V; For det andet er den omvendte lækstrøm stor, hvilket gør enheden mere sårbar over for termisk nedbrud end andre typer ensretterenheder. Disse ulemper kan naturligvis også overvindes ved at tilføje øjeblikkeligt overspændingsbeskyttelseskredsløb og korrekt styring af overgangstemperaturen. Egenskaberne og parametrene for en typisk højhastigheds ensretterdiode er vist.
