Schottky Barrier Diode er et halvlederelement med lavt strømforbrug, stor strøm og superhøj hastighed. Dens omvendte genopretningstid er meget kort (til adskillige nanosekunder), og positivt break-over spændingsfald er omkring 0.5-0.9V, men den har høj strømkapacitet. Det bruges hovedsageligt i kommunikationsstrømforsyning, konverter og andre kredsløbsfelter.

Vi er udstyret med en professionel og produktiv fabrik, som kan tilbyde dig en billig pris. Tag handling nu for at få gratis prøve af Schottky Diode hos os.

Vi tilbyder Schottky Barrier Diodes egenskaber:

Funktioner

· Schottky Barrier Chip

· Lavt strømtab, høj effektivitet

· Høj spændingskapacitet

· Høj strømkapacitet og lavt fremadgående spændingsfald

· Til brug i lavspændings-, højfrekvente invertere, frihjuls- og polaritetsbeskyttelse

· Blyfri finish, RoHS-kompatibel

Mekaniske data

· Etui: DO27

· Urkassemateriale: Formstøbt plast. UL brandbarhedsklassificering 94V-0

· Fugtfølsomhed: Niveau 1 pr. J-STD-020C

· Klemmer: Belagte aksiale ledninger

· Polaritet: Farvebånd angiver katodeenden

· Vægt: 1,08 gram (ca.)

Detaljetyperne er som følger:

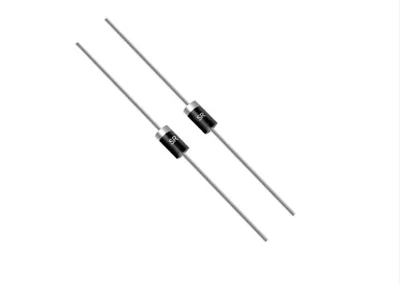

SR340,SR360,SR3100, SR3200,SR3100L,SR540,SR560,SR5100,SR5200, SR5100L,1N5820,1N5821 ,1N5822 ,SR240, SR560,SR5100,SR80,SR150,SR80,SR150,SR80} ,SS14, SS16,SS1100,SS24, SS26,SS2100,SS34, SS36, SS3100,SS54,SS56,SS5100,10SQ045,15SQ045,25SQ045,30SQ045

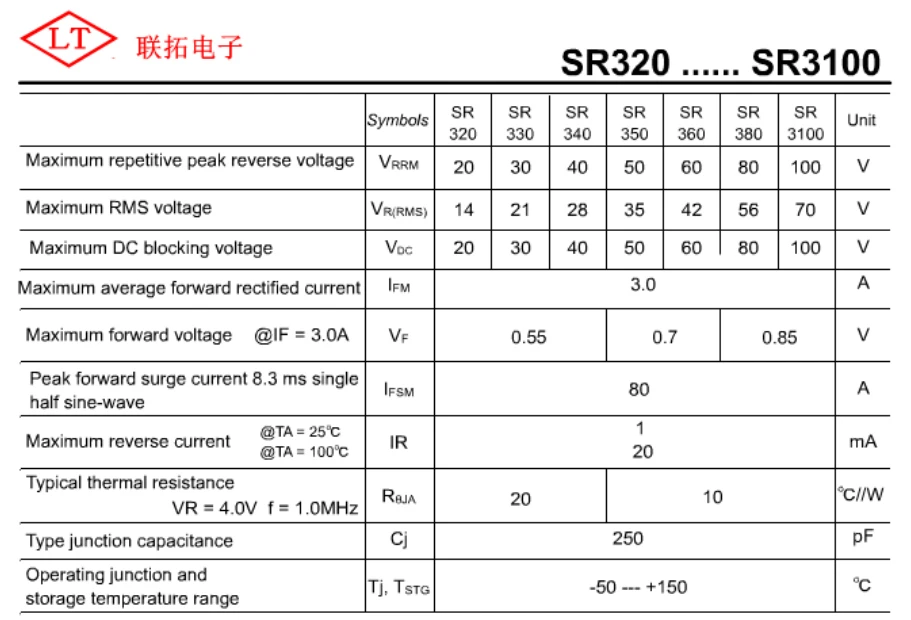

Elektriske egenskaber (Tamb=25 oC, medmindre andet er angivet)

Relaterede Schottky-barrieredioder:

HVIS(AV) (A)	VRRM(V)									VF(V)	Pakke
	VRRM(V)
	20	30	40	50	60	80	100	150	200
	20	30	40	50	60	80	100	150	200
1.0	1N5817 *	1N5818 **	1N5819 ***	-----	-----	-----	-----	-----	-----	0.45 0.55 **0.6	D0-41
	1N5817S *	1N5818S **	1N5819S ***	-----	-----	-----	-----	-----	-----	0.45 0.55 **0.6	A-405
	SR120 *	SR130 *	SR140 *	SR150 **	SR160 **	SR180 ***	SR1100 ***	SR1150 ****	SR1200 *****	0.55 0.7 0.85 0.9 ***0.95	D0-41
	SR120S *	SR130S *	SR140S *	SR150S **	SR160S **	SR180S ***	SR1100S ***	SR1150S ****	SR1200S *****	0.55 0.7 0.85 0.9 ***0.95	A-405
	SS12 *	SS13 *	SS14 *	SS15 **	SS16 **	SS18 ***	SS110 ***	SS115 ****	SS120 *****	0.55 0.7 0.85 0.9 ***0.95	SMA
	S12 *	S13 *	S14 *	S15 **	S16 **	S18 ***	S110 ***	S115 ****	S120 *****	0.55 0.7 0.85 0.9 ***0.95	SOD123
2.0	SR220A *	SR230A *	SR240A *	SR250A **	SR260A **	SR280A ***	SR2100A ***	SR2150A ****	SR2200A *****	0.55 0.7 0.85 0.9 ***0.95	GØR-41
	SR220 *	SR230 *	SR240 *	SR250 **	SR260 **	SR280 ***	SR2100 ***	SR2150 ****	SR2200 *****	0.55 0.7 0.85 0.9 ***0.95	GØR-15
	SS22A *	SS23A *	SS24A *	SS25A **	SS26A **	SS28A ***	SS210A ***	SS215A ****	SS220A *****	0.55 0.7 0.85 0.9 ***0.95	SMA
	SS22B *	SS23B *	SS24B *	SS25B **	SS26B **	SS28B ***	SS210B ***	SS215B ****	SS220B *****	0.55 0.7 0.85 0.9 ***0.95	SMB
3.0	1N5820 *	1N5821 *	1N5822 *	-----	-----	-----	-----	-----	-----	0.475 0.5 **0.55	GØR-201AD
	SR320 *	SR330 *	SR340 *	SR350 **	SR360 **	SR380 ***	SR3100 ***	SR3150 ****	SR3200 *****	0.55 0.7 0.85 0.9 ***0.95	GØR-201AD
	SS32C *	SS33C *	SS34C *	SS35C **	SS36C **	SS38C ***	SS310C ***	SS315C ****	SS320C *****	0.55 0.7 0.85 0.9 ***0.95	SMC
	SS32B *	SS33B *	SS34B *	SS35B **	SS36B **	SS38B ***	SS310B ***	SS315B ****	SS320B *****	0.55 0.7 0.85 0.9 ***0.95	SMB
5.0	SR520 *	SR530 *	SR540 *	SR550 **	SR560 **	SR580 ***	SR5100 ***	SR5150 ****	SR5200 *****	0.55 0.7 0.85 0.9 ******0.95	GØR-201AD
8.0	SR820 *	SR830 *	SR840 *	SR850 **	SR860 **	SR880 ***	SR8100 ***	SR8150 ****	SR8200 *****	0.55 0.7 0.85 0.9 ******0.95	GØR-201AD

*/** : Vis forskellige tilsvarende værdier af trr og vf

TRR-testterm: IF{{0}}.5A IR=1.0A IRR=0.25A

Testmiljø: TA(Max)=25 grad

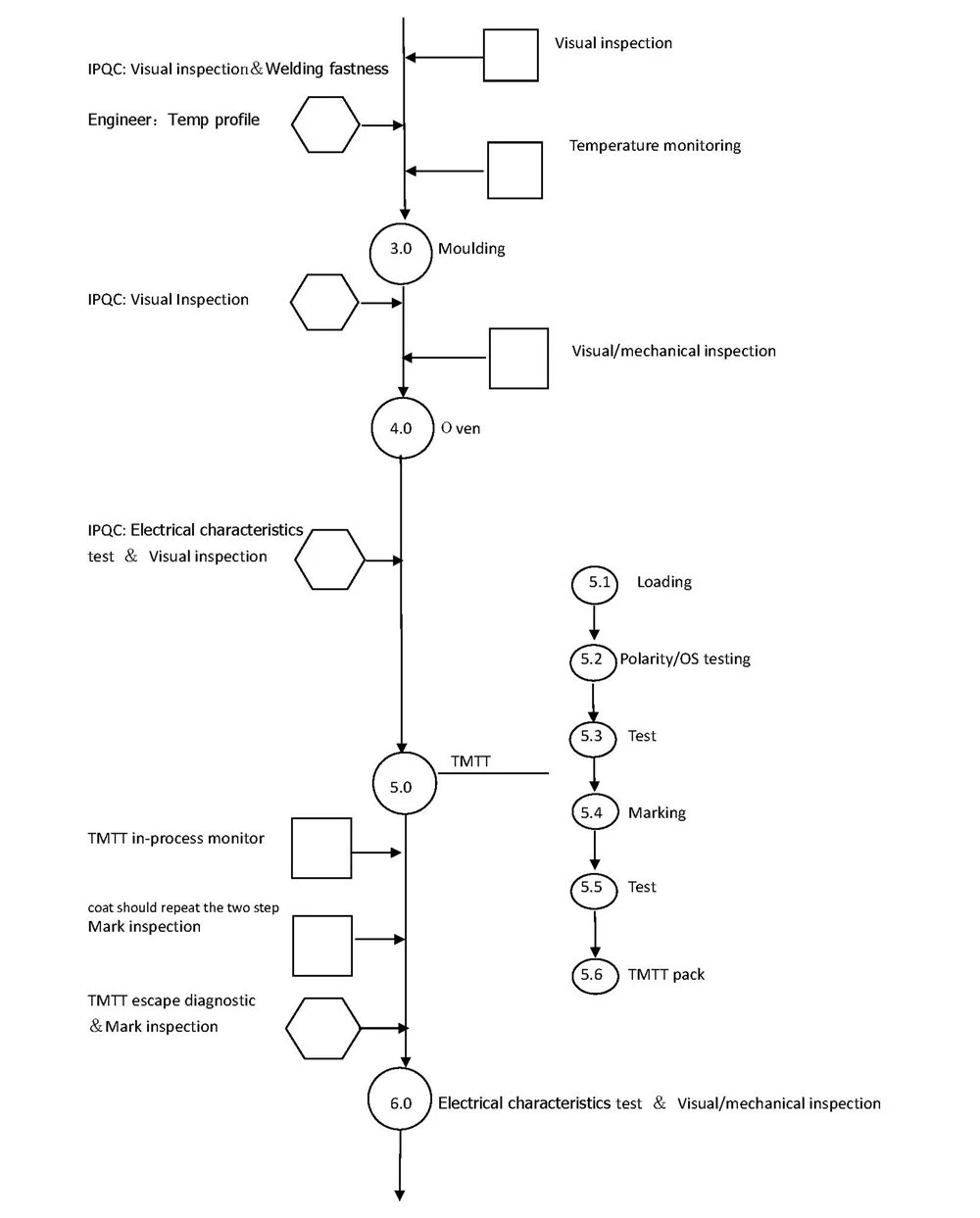

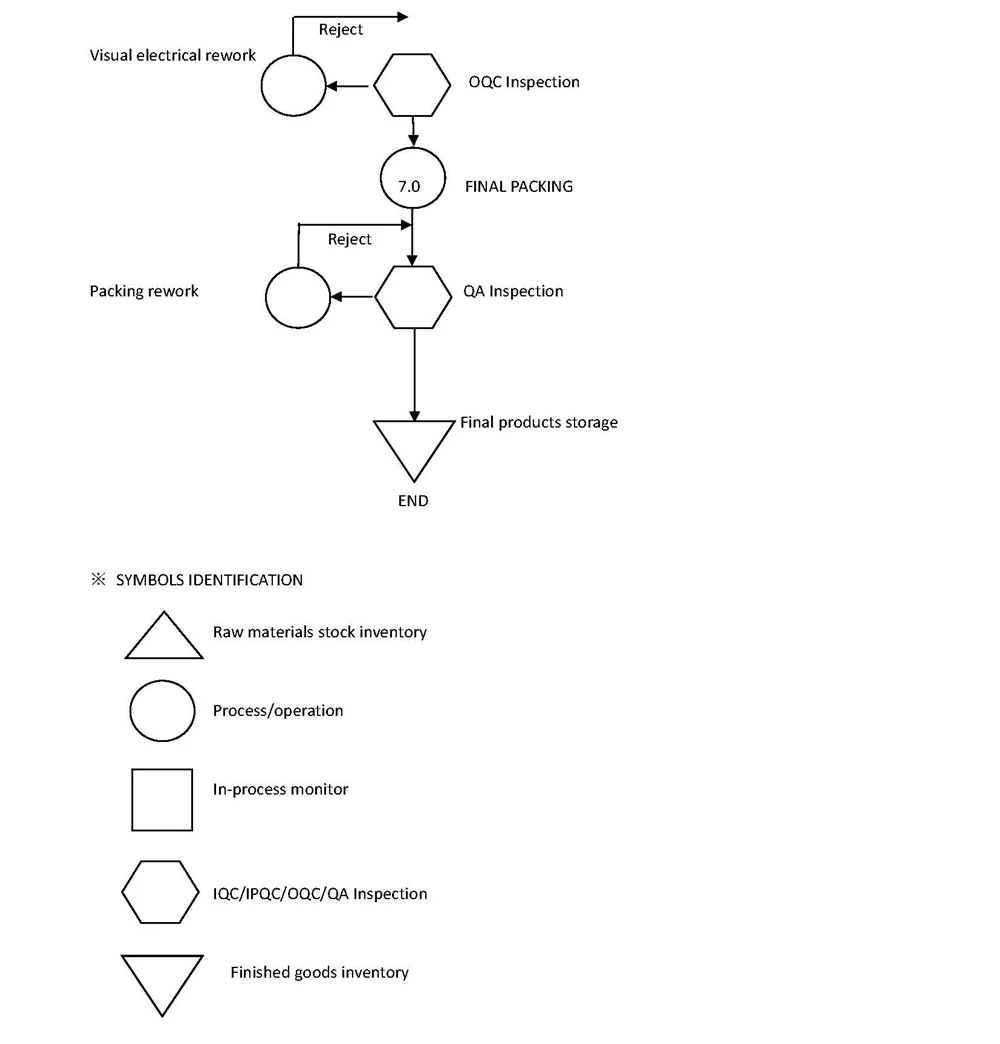

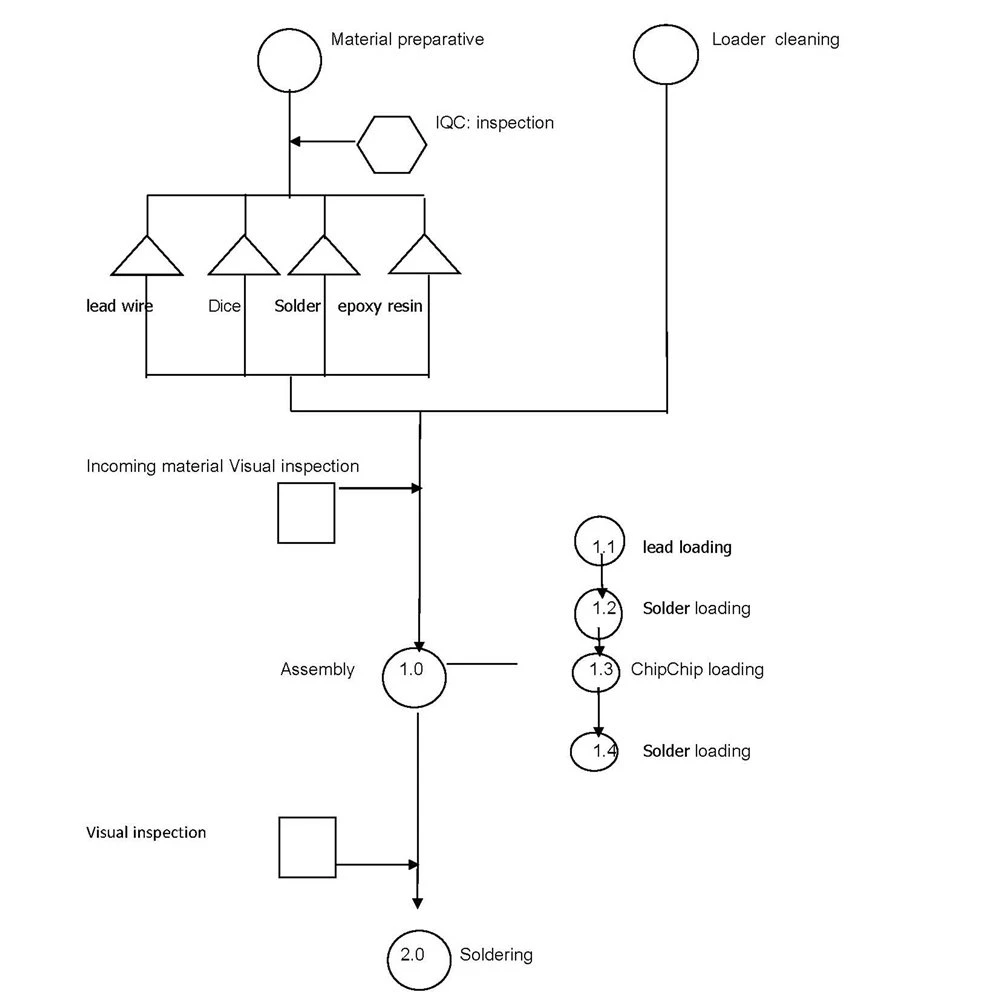

Flowdiagram over produkt

1N5819__3_

1N5819__4_

1N5819__5_

Pakkeoplysninger:

Alle vores produkter er pakket med standard eksportpapirkarton. Hvis ordremængden ikke er særlig stor, vil vi råde dig til at bruge DHL/UPS/FedEx/TNT/EMS eller anden Express, men for store mængder, i betragtning af høje fragtomkostninger, vil vi normalt anbefale luft- eller søforsendelse gennem din nominerede speditør i Shanghai .

Autentificeringsbevis

FAQ

Q1: Hvordan afgiver jeg en ordre?

A: Du kan afgive en ordre via e-mail eller online.

Q2: Hvordan kan jeg betale dig?

A: T/T, Paypal, Western Union er vores mest brugte metoder.

Q3: Hvad er bestillingsproceduren?

A: Først diskuterer vi ordredetaljer, produktdetaljer. Vi sender dig en e-mail til Proforma baseret på din ordre for at få dine oplysninger. Så vil du blive bedt om at forudbetale fuld betaling eller depositum Inden vi producerer varerne. Efter at have modtaget depositum begynder vi at behandle ordren. Hvis vi ikke har lager, har vi normalt brug for 7-15 dage. Inden produktionen er afsluttet, kontakter vi dig for forsendelsesdetaljer og saldobetaling. Når betalingen er gennemført, begynder vi at sende for dig.

Q4: Hvordan kan jeg få prisen?

A: Vi citerer normalt inden for 24 timer efter at have modtaget din forespørgsel (undtagen weekender og helligdage). Hvis du er meget ivrig efter at få prisen, bedes du kontakte os eller kontakte os på anden vis, så vi kan give dig et tilbud.

Q5: Hvad er din leveringstid?

A: Det afhænger af antallet af ordrer og sæsonen, hvor du afgav ordren. Normalt kan vi sende inden for 7-15 dage, hvis mængden er relativt stor, er vi nødt til at forhandle leveringstiden

Q6: Overholder dine produkter RoHS-direktivet?
A: Ja, alle vores produkter overholder RoHS- og REACH-reaulationer.

Q7: Hvordan håndterer du kundens krav?
A: Vi svarer inden for 24 timer efter at have modtaget kundens krav. Hvis produkter er defekte, vil vi bede om detaljerede fejl og applikationsplacering eller anmode om returnering af prøver til analyse og levere 8d-rapport om 7 dage.

Q8: Hvilken slags transport bruges normalt?

A: Vi kan sende produkterne til hele verden. DHL, TNT, UPS, EMS, China Post er alle tilgængelige. Du kan spore situationen for dit produkt på hjemmesiden, efter at de er afsendt.
